圓弧齒HTD8M同步帶輪

圓弧齒HTD8M同步帶輪

HTD圓弧齒同步帶輪

生產材料: 45#鋼、鋁合金、鑄鐵、黃銅等

加工設備: 數控車床、滾齒機等

供貨周期: 3~10天

應用領域: 機床、包裝、紡織、印刷、標記、煙草、雕刻、電腦打印等

標準同步帶寬度 K W L48齒以下 L48齒以上
20=20MM 22 27 42 47
25=25MM 28 33 48 53
30=30MM 33 38 53 58
40=40MM 44 49 64 69

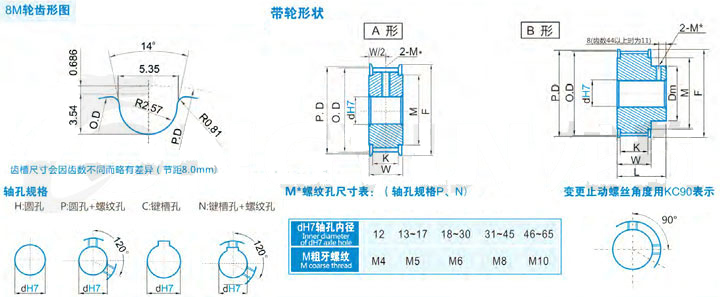

規格 形狀 節徑P.D 外徑O.D 擋邊外徑F 擋邊內徑M 輪轂直徑Dm 內孔dH7
A形 B形
H P C|N H P C|N
8M*18 A|B 45.84 44.47 51 36 32 12~28 12~26 12~26 12~28 12~22 12~20
8M*19 48.38 47.01 55 39 35 12~32 12~28 12~28 12~31 12~25 12~20
8M*20 50.93 49.56 57 41 36 12~32 12~30 12~30 12~32 12~26 12~22
8M*21 53.47 52.10 60 46 40 12~37 12~32 12~32 12~36 12~30 12~24
8M*22 56.02 54.65 60 46 41 12~37 12~34 12~34 12~37 12~30 12~25
8M*24 61.12 59.75 67 50 46 12~42 12~40 12~40 12~42 12~34 12~28
8M*25 63.66 62.29 70 55 48 12~48 12~40 12~40 12~44 12~36 12~28
8M*26 66.21 64.84 74 53 51 14~50 14~45 14~45 14~47 14~39 14~31
8M*28 71.30 69.93 78 58 55 14~52 14~48 14~48 14~51 14~43 14~35
8M*30 76.39 75.02 86 66 60 14~59 14~50 14~50 14~56 14~46 14~38
8M*32 81.49 80.12 87 68 63 14~59 14~55 14~50 14~59 14~49 14~45
8M*34 86.58 85.21 94 74 70 16~67 16~60 16~50 16~66 16~56 16~48
8M*36 91.67 90.30 99 78 75 16~72 16~65 16~50 16~71 16~61 16~50
8M*38 96.77 95.40 105 84 80 16~76 16~65 16~50 16~76 16~65 16~50
8M*40 101.86 100.49 112 90 85 20~80 20~65 20~50 20~80 20~65 20~50
8M*44 112.05 110.68 119 100 90 20~80 20~65 20~50 20~80 20~65 20~50
8M*48 122.23 120.86 131 111 100 20~80 20~65 20~50 20~80 20~65 20~50
8M*50 127.32 125.95 135 115 100 20~80 20~65 20~50 20~80 20~65 20~50
8M*60 152.79 151.42 160 140 100 20~80 20~65 20~50 20~80 20~65 20~50
8M*72 183.35 181.98 190 161 100 20~80 20~65 20~50 20~80 20~65 20~50
注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。
8M(20mm 寬)基本準額定功率P0 KW
主動輪 主動輪齒數
轉速 22 24 26 28 30 32 34 36 38 40 44 48 56 64 72 80
10 0.02 0.02 0.02 0.03 0.04 0.04 0.07 0.08 0.08 0.09 0.1 0.1 0.12 0.14 0.16 0.18
20 0.04 0.04 0.05 0.06 0.07 0.08 0.14 0.14 0.16 0.17 0.19 0.19 0.22 0.26 0.3 0.33
40 0.07 0.09 0.1 0.12 0.14 0.16 0.25 0.27 0.29 0.31 0.34 0.37 0.42 0.48 0.54 0.6
60 0.12 0.13 0.15 0.17 0.21 0.25 0.36 0.38 0.41 0.44 0.48 0.51 0.59 0.68 0.76 0.85
100 0.19 0.22 0.25 0.28 0.34 0.41 0.54 0.58 0.63 0.68 0.74 0.79 0.92 1.04 1.18 1.31
200 0.37 0.41 0.47 0.55 0.66 0.78 0.96 1.04 1.12 1.21 1.31 1.42 1.63 1.86 2.08 2.31
300 0.53 0.59 0.67 0.79 0.94 1.13 1.33 1.44 1.56 1.67 1.82 1.96 2.28 2.57 2.87 3.18
400 0.69 0.76 0.87 1.01 1.2 1.45 1.66 1.81 1.95 2.1 2.28 2.47 2.86 3.22 3.59 3.96
500 0.83 0.92 1.04 1.2 1.43 1.73 1.96 2.15 2.33 2.5 2.72 2.94 3.39 3.82 4.24 4.67
600 0.98 1.07 1.2 1.38 1.64 1.99 2.25 2.47 2.68 2.87 3.13 3.37 3.9 4.37 4.85 5.32
700 1.14 1.25 1.35 1.54 1.83 2.22 2.51 2.77 3.01 3.23 3.51 3.79 4.37 4.89 5.41 5.92
800 1.31 1.42 1.54 1.69 1.99 2.41 2.75 3.05 3.32 3.56 3.86 4.18 4.82 5.38 5.92 6.46
900 1.42 1.54 1.68 1.81 2.1 2.54 2.92 3.24 3.54 3.78 4.11 4.44 5.12 5.7 6.27 6.81
1000 1.63 1.78 1.92 2.07 2.26 2.73 3.21 3.57 3.9 4.18 4.54 4.89 5.63 6.25 6.85 7.42
1160 1.89 2.06 2.23 2.4 2.57 2.95 3.54 3.95 4.33 4.63 5.03 5.42 6.22 6.87 7.48 8.04
1200 1.95 2.13 2.31 2.48 2.66 3.02 3.61 4.04 4.43 4.74 5.14 5.54 6.36 7.01 7.62 8.18
1400 2.28 2.48 2.69 2.89 3.1 3.23 3.97 4.46 4.92 5.26 5.69 6.12 7 7.66 8.25 8.76
1600 2.6 2.83 3.07 3.3 3.54 3.77 4.28 4.83 5.36 5.72 6.18 6.65 7.56 8.2 8.72 9.06
1750 2.84 3.1 3.36 3.61 3.86 4.11 4.48 5.09 5.65 6.05 6.53 7 7.92 8.51 8.89 9.71
2000 3.25 3.54 3.83 4.11 4.4 4.68 4.97 5.43 6.11 6.53 7.02 7.5 8.39 8.97 9.94 10.85
2400 3.88 4.23 4.57 4.91 5.25 5.59 5.92 6.25 6.68 7.15 7.62 8.17 9.37 10.5 11.53 12.48
2800 4.51 4.91 5.3 5.7 6.09 6.47 6.85 7.23 7.59 7.96 8.68 9.37 10.68 11.86 12.91 13.82
3200 — — 6.03 6.47 6.9 7.33 7.75 8.17 8.58 8.97 9.75 10.5 11.86 13.05 14.05 14.81
3500 — — — — 7.5 7.96 8.41 8.86 9.28 9.71 10.52 11.29 12.67 13.82 — —
4000 — — — — — 8.97 9.47 9.94 10.41 10.85 11.7 12.48 13.82 — — —
4500 — — — — — — 10.46 10.96 11.44 11.91 12.76 13.51 — — — —
5000 — — — — — — — 11.91 12.39 12.85 — — — — — —
5500 — — — — — — — — 13.23 13.67 — — — — — —
