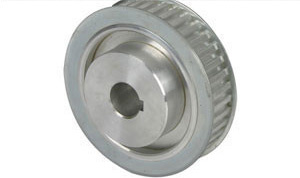

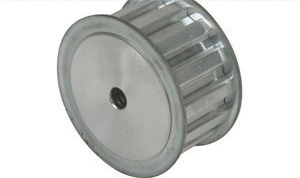

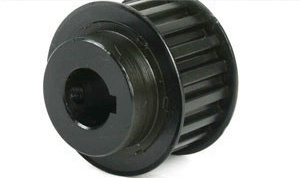

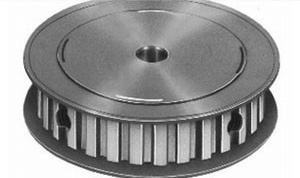

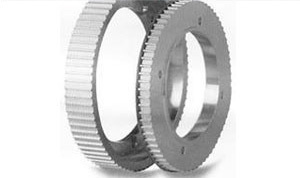

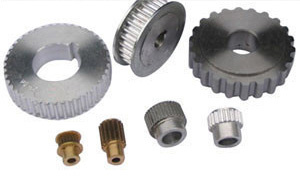

英制梯型同步帶輪
-
英制梯型同步帶輪齒形分類：MXL型、XL型、L型、H型、XH型、XXH型
英制梯型同步帶輪原材料：一般由鋼，鋁合金，鑄鐵，黃銅，等材料制造。內孔有圓孔，D形孔，錐形孔等形式。
英制梯型同步帶輪表面處理：本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。精度等級依客戶要求而定。
1、我廠生產的英制梯型同步帶輪既為國產化設備的英制梯形齒同步帶配套，又能代替進口英制梯形齒同步帶輪使用。
2、用戶定制英制梯型同步帶輪，請?zhí)峁л唸D紙（圖中可不必繪制帶輪的齒形尺寸），我廠也可按用戶提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為用戶繪制帶輪圖紙。
3、我廠英制梯型同步帶輪完全可以按照用戶需求加工，同樣我廠也可以為用戶制定圖紙。
表示方法 代號 材料 表面處理
LYA 鋁合金 本色陽極氧化 LYZ 硬質氧化 LYH 不處理 LYY 45#鋼 發黑處理 LYD 鍍鋅處理 LYM 不處理
標準鍵槽尺寸表（dH7：表示內孔尺寸；bJS9：表示鍵槽寬度；t公差：表示鍵槽深度 型號 dH7 bJS9 t公差 型號 dH7 bJS9 t公差 型號 dH7 bJS9 t公差 N8 8 +0.015
03 ±0.0125 1.4 +0.1
0N23 23 +0.021
08 ±0.018 3.3 +0.2
0N38 38 +0.025
010 ±0.018 3.3 +0.2
0N10 10 N24 24 N39 39 12 ±0.0215 NK10 10 +0.018
04 ±0.015 1.8 N25 25 N40 40 N11 11 N26 26 N41 41 N12 12 2.3 N27 27 N42 42 N13 13 N28 28 N43 43 N14 14 5 N29 29 N44 44 N15 15 N30 30 N45 45 14 3.8 N16 16 N31 31 N46 46 N17 17 N32 32 +0.025
010 N47 47 N18 18 6 2.8 N33 33 N48 48 N19 19 +0.021
0N34 34 N49 49 N20 20 N35 35 N50 50 N21 21 N36 35 N22 22 N37 37 注：當軸孔為10、鍵槽寬為4.0MM，鍵槽深1.8MM時，軸孔用NK10表示 型號 MXL XXL XL L H XH XXH 齒槽底寬 bw 0.84±0.05 1.14±0.05 1.32±0.05 3.05±0.10 4.19±0.13 7.90±0.15 12.17±0.18 齒槽深 hg 0.69 0 0.84 0 1.65 0 2.67 0 3.05 0 7.14 0 10.31 0 -0.05 -0.05 -0.08 -0.10 -0.13 -0.13 -0.13 齒槽半角Φ+1.5° 20 25 25 20 20 20 20 齒根圓角半徑 rb 0.35 0.35 0.41 1.19 1.60 1.98 3.96 齒頂圓角半徑 rt 0.13 +0.05 0.30 +0.05 0.64 +0.05 1.17 +0.13 1.60 +0.13 2.39 +0.13 3.18 +0.13 0 0 0 0 0 0 0 兩倍節頂距 2β 0.508 0.508 0.508 0.762 1.372 2.794 3.048
