梯型齒XL同步帶輪
英制梯型同步帶輪
生產材料: 45#鋼、鋁合金、鑄鐵、黃銅等
加工設備: 數控車床、滾齒機等
供貨周期: 3~10天
應用領域: 通訊食品機械、醫療機械、鋼鐵機械、石油化工、儀器儀表、各種精密機床等

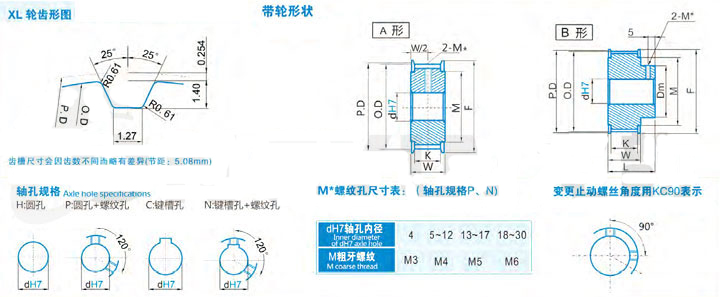

| 標準同步帶寬度 | K | W | L |
| 025=6.4MM | 7.5 | 12.5 | 21 |
| 031=7.9MM | 9 | 14 | 23 |
| 037=9.5MM | 11 | 16 | 25 |
| 050=12.7MM | 14 | 19 | 28 |
| 規格 | 形狀 | 節徑 | 外徑 | 擋邊外徑 | 擋邊內徑 | 輪轂直徑 | 內孔dH7 | |||||
| A | B | |||||||||||
| H | P | C|N | H | P | C|N | |||||||
| 10XL | A|B | 16.17 | 15.66 | 20 | 12 | 10 | 4~7 | 5|6 | 5|6 | |||
| 11XL | 17.79 | 17.28 | 23 | 13 | 10 | 4~7 | 5|6 | 5|6 | ||||
| 12XL | 19.4 | 18.89 | 25 | 14 | 12 | 4~10 | 4~6 | 6~8 | 5|6 | |||
| 14XL | 22.64 | 22.13 | 28 | 18 | 15 | 5~13 | 5~9 | 8 | 6~11 | 6~8 | 8 | |
| 15XL | 24.26 | 23.75 | 32 | 20 | 17 | 5~13 | 5~11 | 8~10 | 6~13 | 6~10 | 8|10 | |
| 16XL | 25.87 | 25.36 | 32 | 20 | 17 | 6~13 | 6~13 | 8~13 | 6~13 | 6~10 | 8|10 | |
| 18XL | 29.11 | 28.60 | 35 | 24 | 21 | 6~16 | 6~15 | 8~15 | 6~16 | 6~13 | 8~13 | |
| 19XL | 30.72 | 30.21 | 35 | 24 | 21 | 6~16 | 6~15 | 8~15 | 6~16 | 6~15 | 8~13 | |
| 20XL | 32.34 | 31.83 | 38 | 26 | 24 | 8~19 | 8~16 | 8~16 | 8~19 | 8~15 | 8~15 | |
| 21XL | 33.96 | 33.45 | 38 | 26 | 24 | 8~19 | 8~18 | 8~18 | 8~19 | 8~16 | 8~16 | |
| 22XL | 35.57 | 35.06 | 43 | 30 | 26 | 8~22 | 8~20 | 8~20 | 8~22 | 8~18 | 8~18 | |
| 24XL | 38.81 | 38.30 | 44 | 32 | 26 | 8~22 | 8~22 | 8~22 | 8~22 | 8~18 | 8~18 | |
| 25XL | 40.43 | 39.92 | 48 | 36 | 30 | 8~27 | 8~22 | 8~22 | 8~26 | 8~19 | 8~19 | |
| 26XL | 42.04 | 41.53 | 48 | 36 | 30 | 8~27 | 8~23 | 8~23 | 8~26 | 8~20 | 8~20 | |
| 28XL | 45.28 | 44.77 | 55 | 39 | 35 | 8~32 | 8~25 | 8~25 | 8~31 | 8~25 | 8~20 | |
| 30XL | 48.51 | 48.00 | 55 | 39 | 35 | 10~32 | 10~30 | 10~30 | 10~31 | 10~25 | 10~20 | |
| 32XL | 51.74 | 51.23 | 60 | 46 | 40 | 10~37 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
| 34XL | 54.98 | 54.47 | 60 | 46 | 40 | 10~38 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
| 36XL | 58.21 | 57.70 | 67 | 50 | 40 | 10~42 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
| 38XL | 61.45 | 60.94 | 67 | 50 | 40 | 10~43 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
| 40XL | 64.68 | 64.17 | 74 | 53 | 40 | 10~50 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
| 42XL | 67.91 | 67.40 | 74 | 53 | 40 | 10~50 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
| 44XL | 71.15 | 70.64 | 78 | 58 | 40 | 10~52 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
| 46XL | 74.38 | 73.87 | 78 | 58 | 40 | 10~55 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
| 48XL | 77.62 | 77.11 | 87 | 68 | 40 | 10~59 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
| 50XL | 80.85 | 80.34 | 87 | 68 | 40 | 10~59 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
| 60XL | 97.02 | 96.51 | 105 | 84 | 40 | 10~76 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
| 72XL | 116.43 | 115.92 | 123 | 101 | 40 | 10~80 | 10~30 | 10~30 | 10~36 | 10~30 | 10~25 | |
| 注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。詳情咨詢客服：0574-63786986 | ||||||||||||
