英制梯型同步帶輪

英制梯型同步帶輪

生產材料: 45#鋼、鋁合金、鑄鐵、黃銅等

加工設備: 數控車床、滾齒機等

供貨周期: 3~10天

應用領域: 通訊電纜、健身器材、電子電器、醫療器械、激光切割等

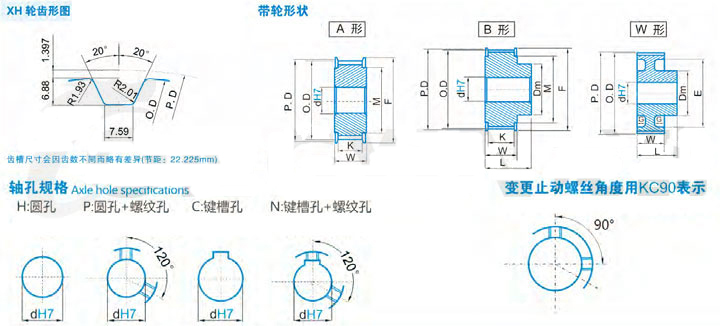

規格	形狀	節徑P.D	外徑O.D	擋邊外徑F	擋邊內徑M	透孔外徑E	輪轂直徑Dm	內孔dH7
								A形		B形\|W形
								H	C\|N	H	C\|N
18XH	A\|B	127.34	124.55	136	101		80	24~60	24~55	24~52	24~45
19XH		134.41	131.62	144	111		90	24~60	24~60	24~55	24~45
20XH		141.49	138.70	155	94		90	24~60	24~45	24~55	24~45
21XH		148.56	145.77	161	131		110	24~110	24~85	24~95	24~80
22XH		155.64	152.85	170	135		110	25~110	25~85	25~95	25~80
24XH		169.79	167.00	183	122		118	25~110	25~84	25~95	25~80
25XH		176.86	174.07	188	130		120	28~110	28~100	28~90	28~85
26XH		183.93	181.14	190	161		120	28~110	28~100	28~90	28~85
27XH		191.01	188.22	208	173		120	28~120	28~110	28~100	28~90
28XH		198.09	195.30	208	173		120	28~120	28~110	28~100	28~90
30XH		212.23	209.44	224	190		120	32~142	32~100	32~102	32~90
32XH	W	226.38	223.59	240	198	173	120	32~142	32~100	32~102	32~90
34XH		240.53	237.74	260	220	190	120	35~142	35~100	35~102	35~100
38XH		268.83	266.04			216	150	35~120	35~100	35~120	35~100
40XH		282.98	280.19			230	150	35~120	35~100	35~120	35~100
48XH		339.57	336.78			286	150	40~120	40~110	40~120	40~110
60XH		424.47	421.68			370	150	40~120	40~110	40~120	41~110
注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。詳情咨詢客服：0574-63786986
