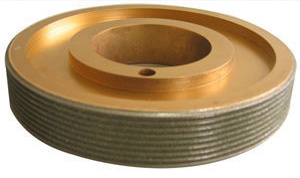

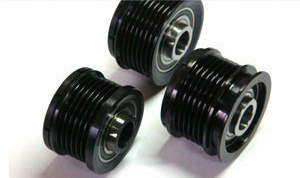

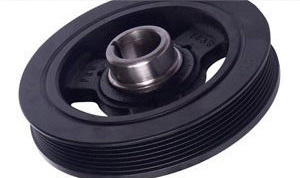

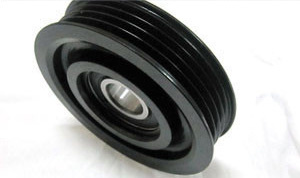

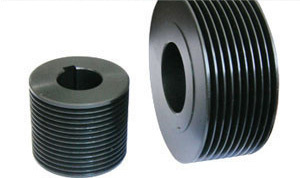

多楔帶輪
-
多楔帶輪齒型分類：PH型、PJ型、PK型、PL型、PM型
多楔帶輪原材料：一般由鋼，鋁合金，鑄鐵，黃銅，等材料制造。內孔有圓孔，D形孔，錐形孔等形式。
多楔帶輪表面處理：本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。精度等級依客戶要求而定。
多楔帶輪公差 有效直徑de 徑向跳動 槽間直徑差值 公差值 槽數 直徑最大差值 de≤74 0.13 n≤6 0.1 n＞6 0.1+(n-6)×0.003 74＜de≤250 0.25 n≤10 0.15 n＞10 0.15+(n-10)×0.005 250＜de≤500 0.25+(de-250)×0.0004 n≤10 0.15 n＞10 0.15+(n-10)×0.005 de＞500 0.25+(de-250)×0.0004 n≤10 0.25 n＞10 0.25+(n-10)×0.01 多楔帶輪參數 型號 PH PJ PK PL PM 楔距 1.6±0.03 2.34±0.03 3.56±0.03 4.7±0.03 9.4±0.03 楔槽深度 1.20 1.90 3.45 4.85 9.10 楔槽角度 40±0.5° 40±0.5° 40±0.5° 40±0.5° 40±0.5° 槽底半徑 0.15 0.2 0.25 0.4 0.75 槽頂半徑 0.3 0.4 0.5 0.4 0.75 檢驗鋼球直徑 1.0 1.5 2.5 3.5 7.0 2X，公稱值 0.11 0.23 0.99 2.36 4.53 2N，最大值 1.08 1.22 2.06 3.5 5.92 Se，最小值 1.3 1.8 2.5 3.5 6.4 最小有效直徑 13 20 45 75 180 型號 多楔帶輪有效直徑 PJ 20 22.4 25 28 31.5 33.5 35.5 37.5 40 42.5 45 47.5 50 53 56 60 63 71 75 80 90 95 100 106 112 118 125 132 140 150 160 170 180 200 212 224 236 250 265 280 300 PL 75 80 90 95 100 106 112 118 125 132 140 150 160 170 180 200 212 224 236 250 265 280 300 315 335 355 375 400 425 450 470 500 560 600 630 710 750 PM 180 200 212 224 236 250 265 280 300 315 355 375 400 425 450 475 500 560 600 630 710 750 800 850 900 950 1000 1120 PK 暫無 PM 暫無
