圓弧齒HTD5M同步帶輪

圓弧齒HTD5M同步帶輪

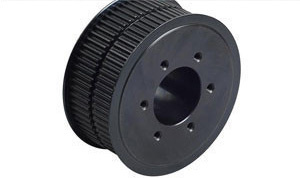

HTD圓弧齒同步帶輪

生產材料: 45#鋼、鋁合金、鑄鐵、黃銅等

加工設備: 數控車床、滾齒機等

供貨周期: 3~10天

應用領域: 機床、包裝、紡織、印刷、標記、煙草、雕刻、電腦打印等

標準同步帶寬度 K W L
09=9MM 11 16 28
15=15MM 17 22 34
25=25MM 27 32 44
30=30MM 32 37 49

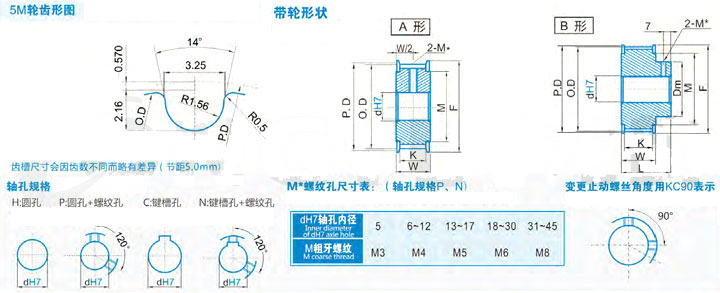

規格 形狀 節徑P.D 外徑O.D 擋邊外徑F 擋邊內徑M 輪轂直徑Dm 內孔dH7
A形 B形|C形
H P C|N H P C|N
5M*14 A|B 22.28 21.14 25 16 14 6~10 6~10 8|10 6~10 6~8
5M*15 23.87 22.73 28 18 15 6~10 6~10 8|10 6~10 6~8
5M*16 25.46 24.32 32 20 17 7~12 7~12 8~12 7~12 7~10 8
5M*18 28.65 27.51 33 22 19 7~14 7~12 8~12 7~14 7~11 8|10
5M*19 30.24 29.10 35 24 19 6~16 6~16 8~16 6~15 6~11 8|10
5M*20 31.83 30.69 35 24 19 7~16 7~16 8~16 7~15 7~11 8|10
5M*22 35.01 33.87 41 28 24 7~19 7~18 8~18 7~19 7~15 8~12
5M*24 38.20 37.06 44 32 27 7~22 7~20 8~20 7~22 7~17 8~13
5M*25 39.79 38.65 44 32 27 7~22 7~20 8~20 7~22 7~17 8~15
5M*26 41.38 40.24 48 36 31 8~27 8~22 8~22 8~27 8~21 8~17
5M*28 44.56 43.42 48 36 32 8~27 8~24 8~24 8~27 8~22 8~18
5M*30 47.75 46.61 51 36 33 10~28 10~26 10~26 10~28 10~23 10~18
5M*32 50.93 49.79 55 39 37 10~32 10~28 10~28 10~32 10~27 10~22
5M*34 54.11 52.97 60 46 40 10~37 10~30 10~30 10~36 10~30 10~25
5M*36 57.30 56.16 60 46 40 10~37 10~30 10~30 10~36 10~30 10~25
5M*40 63.66 62.52 67 50 47 10~42 10~38 10~38 10~42 10~35 10~28
5M*44 70.03 68.89 75 55 50 12~50 12~42 12~40 12~46 12~38 12~32
5M*48 76.39 75.25 83 63 60 12~55 12~45 12~40 12~55 12~45 12~40
5M*50 79.58 78.44 86 66 63 12~59 12~45 12~43 12~59 12~45 12~43
5M*60 95.48 94.34 99 78 75 12~72 12~45 12~45 12~71 12~45 12~45
5M*72 114.59 113.45 119 100 90 12~80 12~65 12~50 12~80 12~65 12~50
注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。
基準額定功率表：Htd5M型號/同步帶寬度20mm（Kw）
主動輪 主動輪齒數
轉速 14 16 18 20 24 28 32 36 40 44 48 56 64 72 80
20 0.013 0.015 0.018 0.021 0.026 0.031 0.036 0.041 0.047 0.060 0.068 0.078 0.088 0.096 0.107
40 0.026 0.031 0.034 0.039 0.049 0.057 0.070 0.081 0.094 0.111 0.124 0.148 0.166 0.187 0.207
60 0.036 0.044 0.049 0.057 0.070 0.086 0.101 0.119 0.137 0.163 0.184 0.216 0.246 0.275 0.306
100 0.060 0.070 0.081 0.094 0.117 0.143 0.169 0.197 0.228 0.267 0.301 0.255 0.404 0.454 0.506
200 0.119 0.140 0.161 0.182 0.231 0.280 0.335 0.391 0.454 0.524 0.594 0.703 0.801 0.903 1.002
300 0.161 0.190 0.218 0.246 0.312 0.378 0.449 0.527 0.607 0.698 0.786 0.931 1.064 1.196 1.329
400 0.200 0.236 0.270 0.306 0.384 0.467 0.555 0.649 0.745 0.853 0.962 1.139 1.299 1.463 1.624
500 0.239 0.278 0.319 0.363 0.454 0.550 0.654 0.760 0.874 0.999 1.124 1.331 1.520 1.709 1.897
600 0.272 0.319 0.366 0.415 0.519 0.628 0.745 0.869 0.996 1.136 1.276 1.513 1.725 1.940 2.153
700 0.306 0.358 0.412 0.467 0.581 0.705 0.835 0.970 1.113 1.266 1.421 1.684 1.923 2.158 2.397
800 0.340 0.397 0.454 0.517 0.643 0.778 0.919 1.069 1.224 1.391 1.559 1.847 2.107 2.369 2.628
870 0.366 0.425 0.487 0.553 0.688 0.830 0.981 1.139 1.297 1.476 1.652 1.956 2.234 2.511 2.786
900 0.374 0.436 0.500 0.566 0.703 0.851 1.004 1.165 1.329 1.513 1.694 2.002 2.288 2.568 2.851
1000 0.404 0.472 0.540 0.612 0.760 0.919 1.085 1.258 1.432 1.629 1.821 2.156 2.459 2.763 3.064
1160 0.454 0.527 0.605 0.685 0.851 1.025 1.209 1.398 1.593 1.808 2.021 2.398 2.724 3.059 3.391
1200 0.464 0.542 0.620 0.701 0.872 1.051 1.237 1.435 1.632 1.850 2.068 2.444 2.789 3.132 3.468
1400 0.521 0.607 0.695 0.786 0.978 1.175 1.385 1.600 1.821 2.060 2.301 2.716 3.098 3.474 3.848
1450 0.537 0.626 0.716 0.807 1.002 1.207 1.419 1.643 1.868 2.111 2.356 2.784 3.173 3.557 3.938
1600 0.579 0.672 0.771 0.869 1.079 1.297 1.525 1.761 2.000 2.254 2.514 2.968 3.380 3.790 4.195
1750 0.617 0.718 0.822 0.929 1.152 1.385 1.626 1.878 2.132 2.400 2.672 3.152 3.591 4.021 4.444
1800 0.633 0.735 0.840 0.949 1.175 1.414 1.660 1.914 2.174 2.446 2.724 3.214 3.658 4.094 4.527
2000 0.685 0.797 0.910 1.027 1.271 1.525 1.790 2.065 2.340 2.630 2.927 3.448 3.920 4.382 4.835
2400 0.786 0.913 1.043 1.175 1.453 1.741 2.039 2.346 2.703 2.978 3.305 3.884 4.403 4.906 5.393
2800 0.882 1.025 1.170 1.318 1.622 1.940 2.267 2.605 2.950 3.300 3.653 4.278 4.833 5.362 5.869
3200 0.976 1.131 1.292 1.455 1.785 2.132 2.491 2.854 3.222 3.596 3.972 4.634 5.209 5.751 6.255
3600 1.066 1.235 1.408 1.585 1.943 2.316 2.698 3.087 3.476 3.871 4.265 4.950 5.536 6.070 6.553
4000 1.154 1.336 1.523 1.712 2.096 2.493 2.895 3.305 3.713 4.122 4.527 5.228 5.806 6.320 6.756
5000 1.362 1.575 1.790 2.008 2.446 2.893 3.341 3.785 4.224 4.649 5.061 5.739 6.232 6.592 6.806
6000 1.564 1.803 2.044 2.288 2.773 3.256 3.730 4.190 4.626 5.038 5.420 5.982 6.268 6.314 6.117
7000 1.748 2.008 2.270 2.532 3.051 3.554 4.034 4.480 4.890 5.251 5.557 5.897 5.837 5.407 4.581
8000 1.920 2.200 2.478 2.55 3.292 3.798 4.260 4.667 5.012 5.282 5.463 5.461 4.895
