圓弧齒HTD3M同步帶輪

圓弧齒HTD3M同步帶輪

HTD圓弧齒同步帶輪

生產材料: 45#鋼、鋁合金、鑄鐵、黃銅等

加工設備: 數控車床、滾齒機等

供貨周期: 3~10天

應用領域: 機床、包裝、紡織、印刷、標記、煙草、雕刻、電腦打印等

標準同步帶寬度 K W L
06=6MM 7 11 19
09=9MM 11 15 23
12=12MM 14 18 26
15=15MM 17 21 29

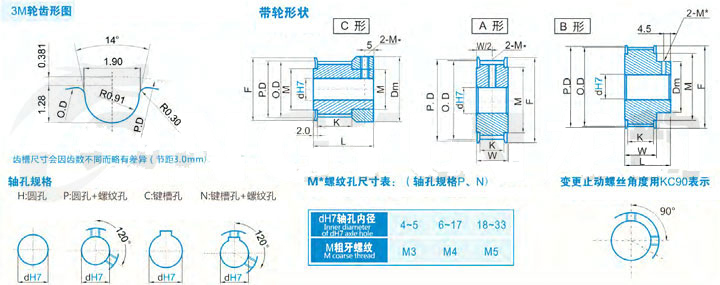

規格 形狀 節徑P.D 外徑O.D 擋邊外徑F 擋邊內徑M 輪轂直徑Dm 內孔dH7
A形 B形|C形
H P C|N H P C|N
3M*14 C|A 13.37 12.61 16 9.5 16 4|5|6 4|5|6 4|5|6
3M*15 14.32 13.56 18 11 18 4|5|6 4|5|6 4|5|6
3M*16 15.28 14.52 18 11 18 4~7 4~7 4~7
3M*18 17.19 16.43 20 12 20 4~8 4|5 4~8 4~8
3M*19 18.14 17.38 23 13 23 4~9 4|5|6 4~8 4~8
3M*20 19.10 18.34 23 13 23 4~9 4|5|6 4~8 4~8
3M*22 21.01 20.25 25 16 25 4~10 4~8 4~10 4~10
3M*24 A|B 22.92 22.16 25 16 14 4~10 4~10 4~10 4~8
3M*25 23.87 23.11 28 18 16 4~11 4~11 8|10|11 4~11 4~10
3M*26 24.83 24.07 28 18 16 5~11 5~11 8|10|11 5~11 5~10 8
3M*28 26.74 25.98 31 20 18 5~13 5~13 8~13 5~13 5~10 8
3M*30 28.65 27.89 33 22 20 6~15 6~14 8~14 6~15 6~12 8
3M*32 30.56 29.80 35 24 20 6~17 6~16 8~16 6~16 6~12 8~11
3M*34 32.47 31.71 41 28 26 6~20 6~18 8~18 6~20 6~18 8~11
3M*36 34.38 33.62 41 28 26 6~20 6~18 8~18 6~20 6~18 8~13
3M*40 38.20 37.44 44 32 30 8~24 8~23 8~23 8~24 8~21 8~13
3M*44 42.02 41.26 48 36 32 8~28 8~25 8~25 8~28 8~23 8~16
3M*48 45.84 45.08 51 36 34 8~30 8~25 8~25 8~30 8~25 8~18
3M*50 47.75 46.99 52 38 34 8~32 8~28 8~28 8~30 8~25 8~20
3M*60 57.30 56.54 60 46 39 8~38 8~33 8~32 8~35 8~30 8~20
3M*70 68.76 68.00 75 55 50 8~50 8~42 8~0 8~46 8~438 8~22
基準額定功率表：Htd3M型號/同步帶寬度9mm（Kw）
主動輪 主動輪齒數
轉速 10 12 14 16 18 20 24 28 32 40 48 56 64 72 80
20 無 0.002 0.002 0.002 0.003 0.003 0.003 0.005 0.005 0.007 0.010 0.012 0.013 0.013 0.015
40 無 0.003 0.003 0.005 0.005 0.005 0.007 0.008 0.010 0.015 0.018 0.021 0.025 0.028 0.031
60 0.003 0.005 0.005 0.007 0.008 0.008 0.012 0.013 0.017 0.021 0.028 0.033 0.038 0.041 0.046
100 0.007 0.008 0.010 0.012 0.013 0.015 0.018 0.021 0.026 0.035 0.046 0.054 0.063 0.069 0.078
200 0.013 0.017 0.018 0.021 0.025 0.028 0.036 0.045 0.053 0.071 0.091 0.109 0.124 0.139 0.155
300 0.018 0.021 0.026 0.030 0.035 0.040 0.050 0.059 0.071 0.096 0.122 0.144 0.165 0.185 0.206
400 0.021 0.026 0.031 0.038 0.043 0.050 0.061 0.074 0.087 0.117 0.149 0.177 0.201 0.228 0.252
500 0.026 0.031 0.038 0.045 0.051 0.058 0.073 0.087 0.102 0.137 0.175 0.206 0.236 0.266 0.295
600 0.030 0.036 0.045 0.051 0.058 0.066 0.083 0.099 0.117 0.157 0.198 0.234 0.269 0.302 0.335
700 0.033 0.041 0.050 0.058 0.066 0.074 0.092 0.112 0.132 0.175 0.221 0.262 0.299 0.337 0.375
800 0.038 0.046 0.054 0.064 0.073 0.083 0.102 0.124 0.145 0.193 0.244 0.287 0.328 0.37 0.411
870 0.040 0.050 0.058 0.068 0.078 0.087 0.109 0.132 0.155 0.205 0.259 0.305 0.348 0.393 0.436
900 0.041 0.050 0.059 0.069 0.079 0.091 0.112 0.135 0.158 0.210 0.264 0.312 0.356 0.401 0.446
1000 0.045 0.054 0.064 0.076 0.086 0.097 0.120 0.145 0.172 0.226 0.285 0.337 0.384 0.432 0.480
1160 0.050 0.061 0.073 0.084 0.097 0.109 0.135 0.163 0.191 0.252 0.317 0.373 0.426 0.480 0.533
1200 0.051 0.063 0.074 0.086 0.099 0.112 0.139 0.167 0.196 0.257 0.325 0.383 0.437 0.429 0.545
1400 0.058 0.071 0.084 0.097 0.112 0.125 0.155 0.186 0.219 0.289 0.361 0.426 0.487 0.546 0.607
1450 0.059 0.073 0.086 0.101 0.114 0.129 0.160 0.191 0.226 0.295 0.371 0.436 0.498 0.559 0.622
1600 0.064 0.078 0.092 0.107 0.124 0.139 0.172 0.206 0.243 0.317 0.398 0.467 0.533 0.599 0.665
1750 0.069 0.084 0.099 0.116 0.132 0.149 0.185 0.221 0.259 0.338 0.422 0.497 0.568 0.637 0.708
1800 0.069 0.086 0.102 0.119 0.135 0.152 0.188 0.224 0.264 0.345 0.431 0.507 0.579 0.650 0.721
2000 0.076 0.092 0.111 0.127 0.147 0.165 0.203 0.244 0.285 0.373 0.464 0.546 0.622 0.698 0.774
2400 0.087 0.107 0.127 0.147 0.168 0.190 0.233 0.279 0.325 9.424 0.526 0.619 0.705 0.790 0.875
2800 0.099 0.120 0.142 0.165 0.188 0.213 0.261 0.312 0.365 0.474 0.586 0.686 0.782 0.875 0.967
3200 0.109 0.134 0.158 0.183 0.208 0.234 0.289 0.345 0.401 0.520 0.642 0.751 0.853 0.954 1.053
3600 0.120 0.145 0.173 0.200 0.228 0.256 0.315 0.375 0.437 0.564 0.695 0.812 0.921 1.026 1.130
4000 0.130 0.158 0.186 0.216 0.248 0.277 0.340 0.404 0.470 0.607 0.744 0.868 0.983 1.094 1.200
5000 0.155 0.188 0.221 0.256 0.292 0.327 0.401 0.475 0.551 0.705 0.860 0.995 1.119 1.236 1.343
6000 0.178 0.216 0.254 0.294 0.333 0.375 0.457 0.540 0.624 0.794 0.959 1.101 1.226 1.340 1.437
7000 0.200 0.243 0.258 0.330 0.375 0.419 0.510 0.601 0.691 0.871 1.041 1.185 1.304 1.403 1.478
8000 0.221 0.269 0.315 0.365 0.413 0.460 0.559 0.657 0.752 0.939 1.110 1.244 1.346 1.421 1.460
10000 0.262 0.317 0.373 0.427 0.483 0.538 0.648 0.754 0.856 1.041 1.195 1.289 1.327 1.307 1.219
