公制T型齒AT10同步帶輪
公制T型同步帶輪
生產材料: 45#鋼、鋁合金、鑄鐵、黃銅等
加工設備: 數控車床、滾齒機等
供貨周期: 3~10天
應用領域: 通訊電纜、健身器材、電子電器、醫療器械、激光切割等
| 標準同步帶寬度 | K | W | L30齒以下 | L30齒以上 |
| 15=15MM | 16.5 | 22.5 | 38 | 40 |
| 20=20MM | 21.5 | 27.5 | 43 | 45 |
| 25=25MM | 26.5 | 32.5 | 48 | 50 |
| 30=30MM | 31.5 | 36.5 | 52 | 54 |
| 40=40MM | 41.5 | 46.5 | 62 | 64 |
| 50=50MM | 52 | 57 | 73 | 75 |

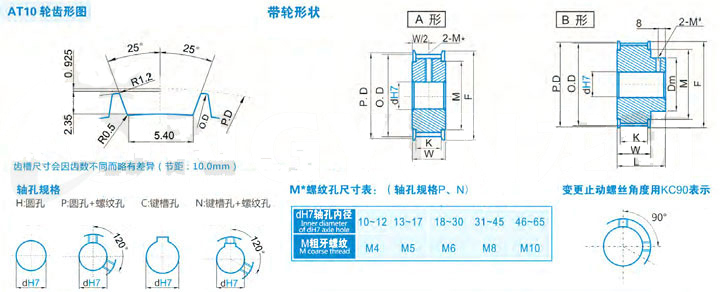

| 規格 | 形狀 | 節徑P.D | 外徑O.D | 擋邊外徑F | 擋邊內徑M | 輪轂直徑Dm | 內孔dH7 | |||||
| A形 | B形 | |||||||||||
| H | P | C|N | H | P | C|N | |||||||
| AT10*14 | A|B | 44.56 | 42.71 | 48 | 36 | 34 | 10~27 | 10~26 | 10~26 | 10~27 | 10~22 | 10~20 |
| AT10*15 | 47.75 | 45.90 | 51 | 36 | 35 | 10~28 | 10~26 | 10~26 | 10~28 | 10~23 | 10~20 | |
| AT10*16 | 50.93 | 49.08 | 57 | 41 | 35 | 12~32 | 12~30 | 12~30 | 12~32 | 12~27 | 12~22 | |
| AT10*18 | 57.30 | 55.45 | 60 | 46 | 35 | 12~37 | 12~30 | 12~30 | 12~36 | 12~30 | 12~25 | |
| AT10*20 | 63.66 | 61.81 | 67 | 50 | 40 | 12~42 | 12~40 | 12~40 | 12~42 | 12~35 | 12~29 | |
| AT10*22 | 70.03 | 68.18 | 80 | 60 | 40 | 12~52 | 12~48 | 12~48 | 12~46 | 12~38 | 12~32 | |
| AT10*24 | 76.39 | 74.54 | 87 | 68 | 50 | 12~59 | 12~50 | 12~50 | 12~56 | 12~46 | 12~40 | |
| AT10*25 | 79.58 | 77.73 | 87 | 68 | 50 | 12~59 | 12~50 | 12~50 | 12~59 | 12~49 | 12~43 | |
| AT10*26 | 82.76 | 80.91 | 87 | 68 | 50 | 12~59 | 12~50 | 12~50 | 12~59 | 12~49 | 12~43 | |
| AT10*28 | 89.13 | 87.28 | 94 | 74 | 60 | 12~67 | 12~57 | 12~50 | 12~66 | 12~56 | 12~48 | |
| AT10*30 | 95.49 | 93.64 | 105 | 84 | 60 | 12~76 | 12~65 | 12~50 | 12~71 | 12~61 | 12~50 | |
| AT10*32 | 101.86 | 100.01 | 112 | 90 | 60 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
| AT10*36 | 114.59 | 112.74 | 123 | 101 | 60 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
| AT10*40 | 127.32 | 125.47 | 135 | 115 | 60 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
| AT10*44 | 140.06 | 138.21 | 152 | 121 | 60 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
| AT10*48 | 152.78 | 150.93 | 160 | 140 | 60 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
| 注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。 | ||||||||||||
