公制T型同步帶輪

公制T型同步帶輪

生產材料: 45#鋼、鋁合金、鑄鐵、黃銅等

加工設備: 數控車床、滾齒機等

供貨周期: 3~10天

應用領域: 機床、包裝、紡織、印刷、標記、煙草、雕刻、電腦打印等

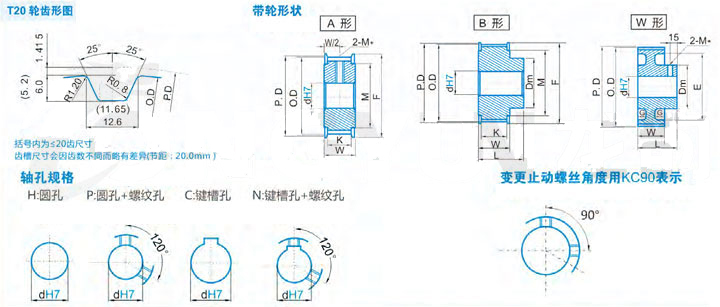

規格	形狀	節徑P.D	外徑O.D	擋邊外徑F	擋邊內徑M	透孔外徑E	輪轂直徑Dm	內孔dH7
								A形		B形
								H	C\|N	H	C\|N
T20*18	A\|B	114.59	111.76	120	80		65	24~60	24~40	24~60	24~40
T20*19		120.96	118.13	130	80		65	24~60	24~42	24~60	24~42
T20*20		127.33	124.50	136	90		85	24~60	24~45	24~60	24~45
T20*21		133.69	130.86	142	92		85	24~110	24~55	24~110	24~55
T20*22		140.06	137.23	150	100		90	25~110	25~55	25~110	25~55
T20*24		152.79	149.96	158	112		95	25~100	25~65	25~100	25~65
T20*25		159.15	156.32	168	120		95	28~110	28~65	28~110	28~65
T20*26		165.52	162.69	175	126		95	28~110	28~65	28~110	28~65
T20*27		171.89	169.06	181	134		95	28~120	28~72	28~120	28~72
T20*28		178.25	175.42	187	140		110	28~120	28~72	28~120	28~72
T20*30		190.99	188.16	200	152		110	32~142	32~75	32~142	32~75
T20*32	W	203.72	200.89			160	110	32~142	32~75	32~142	32~75
T20*34		216.45	213.62			174	110	35~142	35~75	35~142	35~75
T20*38		241.92	239.09			199	110	35~120	35~75	35~120	35~75
T20*40		254.65	251.82			212	110	35~120	35~75	35~120	35~75
T20*48		305.58	302.75			262	130	40~120	40~85	40~120	40~85
T20*60		381.97	379.14			340	130	40~120	40~85	40~120	40~85
注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工
