修正圓弧齒RPP2M同步帶輪
RPP/YU/GT同步帶輪
生產材料: 45#鋼、鋁合金、鑄鐵、黃銅等
加工設備: 數控車床、滾齒機等
供貨周期: 3~10天
應用領域: 通訊食品機械、醫療機械、鋼鐵機械、石油化工、儀器儀表、各種精密機床等
| 標準同步帶寬度 | K | W | L |
| 04=4MM | 5.5 | 9.5 | 18 |
| 06=6MM | 7.5 | 11.5 | 20 |
| 12=12MM | 13.5 | 17.5 | 26 |

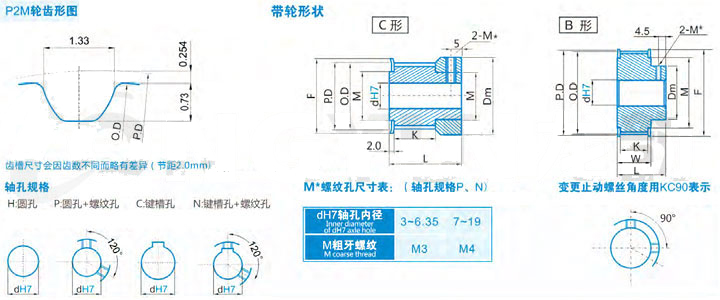

| 規格 | 形狀 | 節徑P.D | 外徑O.D | 擋邊外徑F | 擋邊內徑M | 輪轂直徑Dm | 內孔dH7 | ||||
| H | P | C|N | |||||||||
| P2M*14 | C | 8.91 | 8.40 | 12 | 6 | 12 | 3|4 | ||||
| P2M*15 | 9.55 | 9.04 | 12 | 6 | 13 | 3|4|5 | |||||
| P2M*16 | 10.19 | 9.68 | 14 | 8 | 13 | 3|4|5 | |||||
| P2M*18 | 11.46 | 10.95 | 14 | 8 | 15 | 3~6 | |||||
| P2M*20 | 12.73 | 12.22 | 16 | 8.5 | 17 | 4~6.35 | |||||
| P2M*22 | 14.01 | 13.50 | 18 | 11 | 17 | 4~6.35 | |||||
| P2M*24 | 15.28 | 14.77 | 20 | 12 | 17 | 4~6.35 | |||||
| P2M*25 | 15.92 | 15.41 | 20 | 12 | 20 | 4~6.35 | |||||
| P2M*28 | B | 17.83 | 17.32 | 23 | 13 | 12 | 5~6.35 | 5~6.35 | |||
| P2M*30 | 19.10 | 18.59 | 23 | 13 | 12 | 5~8 | 5~8 | ||||
| P2M*32 | 20.37 | 19.86 | 25 | 16 | 12 | 5~8 | 5~8 | ||||
| P2M*36 | 22.92 | 22.41 | 28 | 18 | 14 | 5~9 | 5~9 | ||||
| P2M*40 | 25.46 | 24.95 | 31 | 20 | 16 | 5~10 | 5~10 | 8 | |||
| P2M*42 | 26.74 | 26.23 | 35 | 24 | 18 | 5~12 | 5~12 | 8|10 | |||
| P2M*44 | 28.01 | 27.50 | 33 | 22 | 18 | 5~12 | 5~12 | 8|10 | |||
| P2M*48 | 30.56 | 30.05 | 35 | 24 | 18 | 5~12 | 5~12 | 8|10 | |||
| P2M*50 | 31.83 | 31.32 | 35 | 24 | 22 | 5~15 | 5~15 | 8~13 | |||
| P2M*60 | 38.20 | 37.69 | 44 | 32 | 28 | 5~19 | 5~19 | 8~18 | |||
| 注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。 | |||||||||||
